西门子200SMART组态远程IO模块的方法：

从S7-200 SMART V2.5版本开始，S7-200 SMART支持作为PROFINET IO通信的智能设备，因此可以通过PROFINET IO通信实现两个S7-200 SMART之间的数据交换。组态远程IO模块时，可以通过硬件目录组态或者通过GSD文件组态。以下是通过GSD文件组态的详细步骤：

一、智能设备组态-导出GSD文件

新建项目并设置CPU：

新建一个空白项目。

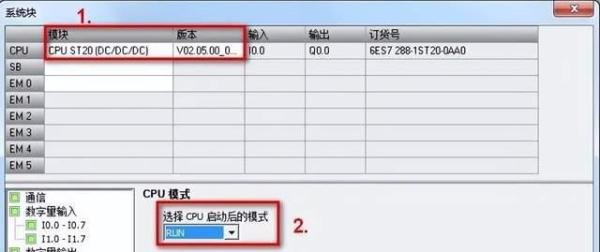

打开系统块，选择CPU ST40。

CPU的固件选择V2.5及以上版本。

设置CPU启动后的模式为运行。

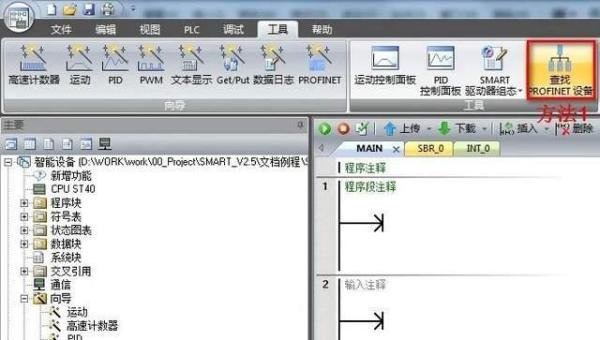

打开PROFINET向导：

通过工具栏或菜单打开PROFINET向导。

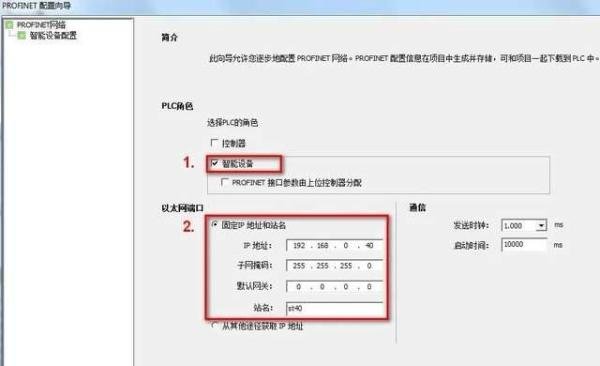

设置PLC角色及网络参数：

勾选PLC角色为智能设备。

以太网端口选择固定IP地址及站名。

设置IP地址（如192.168.0.40）、子网掩码（如255.255.255.0）和设备名称（如st40）。

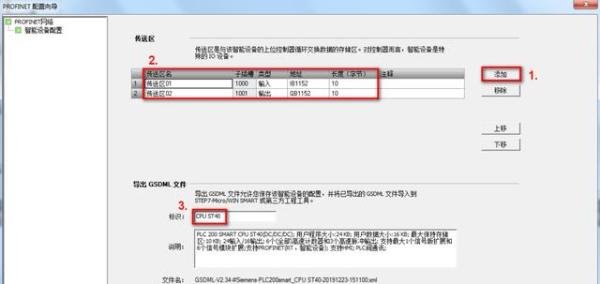

添加传输区并导出GSD文件：

添加传输区，包括输入区域（如从IB1152开始的10个字节）和输出区域（如从QB1152开始的10个字节）。

浏览合适的路径，导出GSD文件。

导出的GSD文件示例：

二、控制器组态-导入GSD文件

新建项目并设置CPU：

新建一个空白项目。

打开系统块，选择CPU ST20或其他适合的型号。

CPU的固件选择V2.5及以上版本。

设置CPU启动后的模式为运行。

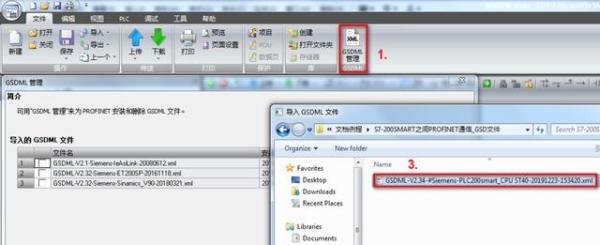

导入GSD文件：

在硬件目录中，选择“附加组件”或类似选项，导入从智能设备导出的GSD文件。

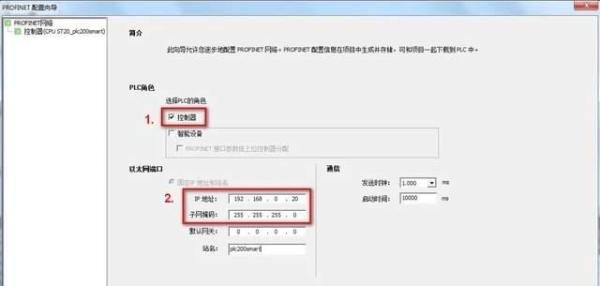

打开PROFINET向导并设置PLC角色：

打开PROFINET向导。

在向导中选择PLC角色为控制器，并设置控制器的IP地址。

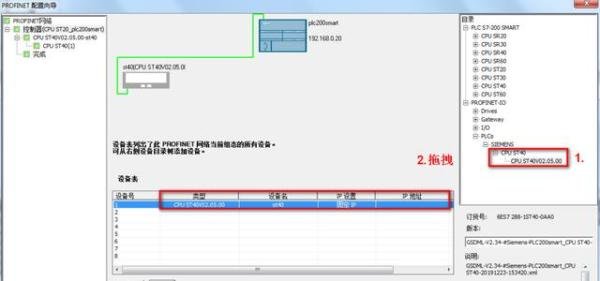

添加智能设备：

从硬件目录中的PROFINET-IO，PLCs，SIEMENS，CPU ST40下，选择刚刚添加好的GSD文件对应的设备。

拖放至设备表中，设备名称和IP地址由GSD文件指定，无需手动修改。

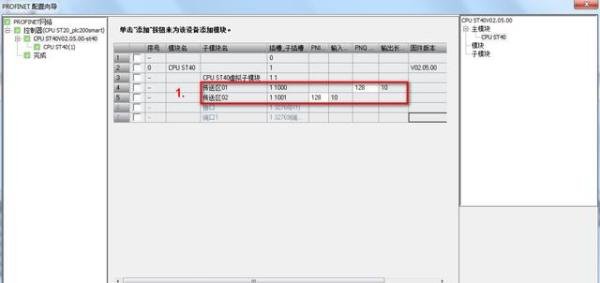

核对并设置传输区：

核对GSD文件中已经添加好的传输区。

无法修改传输区的数据长度及输入/输出方向，但可修改传输区条目的起始地址。

设置合适的更新时间及数据保持。

生成项目：

按照向导提示，完成剩余步骤，点击生成项目。

三、通信测试

分别下载控制器和智能设备的程序至对应的S7-200 SMART PLC。

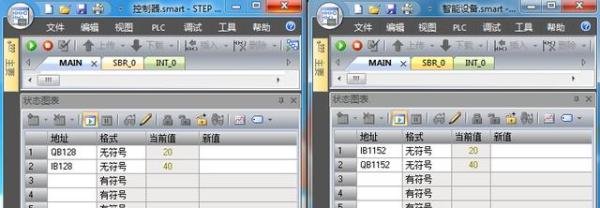

在状态图表中添加相应的地址区域，观察数据交换情况，确保通信正常。

通过以上步骤，即可完成西门子200SMART的远程IO模块组态，并实现两个S7-200 SMART PLC之间的PROFINET IO通信。
