内径千分尺读法示意图

内径千分尺读法示意图

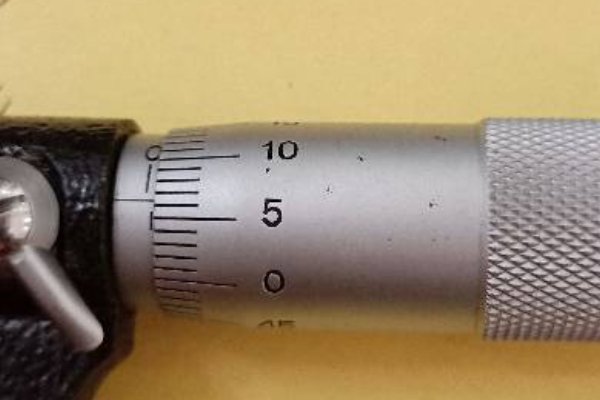

内径千分尺读法示意图介绍如下：

〈1〉 首先读出副轴边缘在主轴上的刻度。

在下图中，由于其边缘在主轴上处于5和5.5之间，所以主轴刻度是5mm。

〈2〉读取和主轴刻度基线重合的副轴刻度。

在下图中，主轴刻度基线对齐到副轴上的46和47之间位置，因此副轴刻度是0.465mm。

〈3〉把〈1〉和〈2〉的结果相加，就得到（最终）测量值。

在下图中，其测量值是5+0.465=5.465mm。

内径千分尺被侧尺寸=连接杆尺寸+测量值（5+0.465=5.465mm）。

千分尺的维护保养

不能手握千分尺的微分筒任意摇动，以防丝杠过快磨损和损伤；使用完毕的千分尺应将其表面擦拭干净，将千分尺的两测量面互相错开一些，然后放回盒子里，并置于抽屉内防止掉失或阴凉、干燥处。

要防止千分尺受到撞击或脏物侵入到测量螺杆内造成不灵，比如千分尺测微螺杆常不擦干净，容易被腐蚀生锈，这样不能用强力继续旋转。

千分尺使用时绝对避免将其掉落在地上以免千分尺失效，切勿用手直接接触测微螺杆与测头两测量面，避免留下指纹引起生锈及测量误差。

要定期清洗测微螺杆上的精密螺纹，将精密螺纹上的污垢擦洗干净之后，涂上防锈油，将各部件装配好之后，将它放入尺盒中。
