什么是三端稳压器？

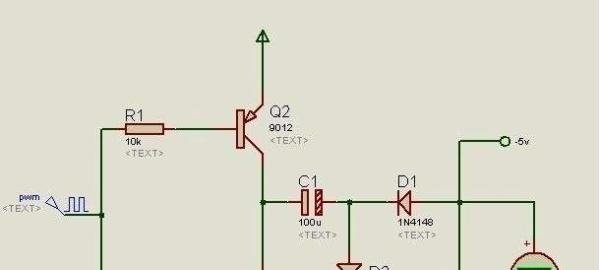

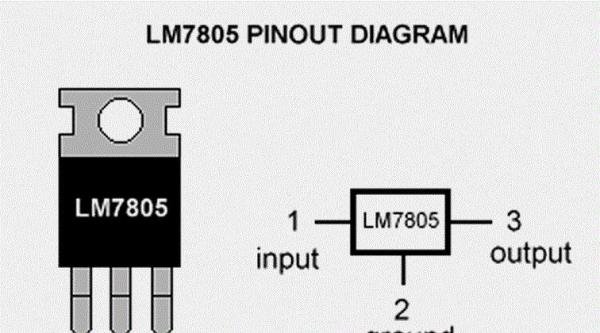

三端稳压器是一种具有三个引脚（输入、输出、地）的集成电路稳压器件，能够为后级电路提供稳定的直流电压，广泛应用于嵌入式系统及各类电子电路中。

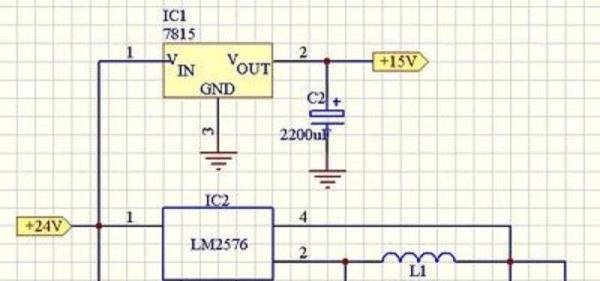

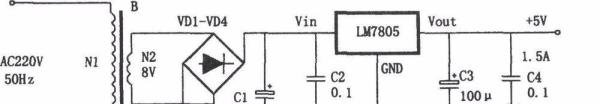

7805：输出固定5V电压，典型电流容量为几百毫安。当负载电流较大时（如超过500mA），需加装散热片以防止过热。

7812：与7805同系列，输出固定12V电压，输入电压需略高于12V（如15-24V），且输入与输出压差不宜过大，否则压降会集中在稳压器内部导致温度升高，影响稳定性。

正电压可调稳压器：通过调节外围电阻阻值（如反馈电阻网络），可使输出电压在某一范围内连续变化（如1.25V-37V）。典型型号如LM317，需根据公式 ( V_{out} = 1.25 times (1 + R_2/R_1) ) 计算电阻值。

负电压可调稳压器：类似正电压可调设计，但输出为负电压（如-5V至-12V），适用于需要双电源供电的电路（如运算放大器）。

输入电压范围：需满足稳压器最小输入电压要求（如7805需输入≥7V），且避免输入电压过高导致器件损坏。

散热设计：大电流或高压差场景下，稳压器功耗（( P = (V_{in}-V_{out}) times I_{out} )）可能显著增加，需通过散热片或风扇强化散热。

电容选型：输入电容用于抑制电源纹波，输出电容用于改善瞬态响应，建议选用低等效串联电阻（ESR）的陶瓷电容或钽电容。

三端稳压器凭借其简化设计、高稳定性及低成本优势，成为电子电路中不可或缺的电压调节元件，适用于从简单单片机供电到复杂电源管理的多种场景。
